La respuesta corta: Un enfriador Peltier es más eficiente a una diferencia de temperatura moderada porque el exceso de corriente también genera calor.
Una placa más fría suena mejor.
No es toda la historia.
Más potencia puede crear un enfriamiento más fuerte al principio. También genera más calor. La batería se agota más rápido, y el lado caliente tiene más trabajo que hacer.
Un buen diseño equilibra cuatro cosas:
-
potencia de enfriamiento;
-
diferencia de temperatura;
-
rechazo de calor; y
-
potencia eléctrica.
Esta guía convierte esos términos de ingeniería en preguntas de compra útiles.
¿Qué significa la eficiencia del enfriador Peltier?
Los ingenieros suelen usar el coeficiente de rendimiento, o COP.
Para enfriamiento:
COP = calor extraído del lado frío ÷ potencia eléctrica de entrada
El calor extraído se llama Qc. La entrada eléctrica se llama Pin.
Si un módulo extrae 4 vatios de calor mientras usa 8 vatios de electricidad:
COP = 4 ÷ 8 = 0.5
Eso no significa que la placa esté “50% fría.”
Significa que el sistema mueve 0.5 vatios de calor por cada vatio de entrada eléctrica bajo esa condición de prueba.
Ferrotec define el COP de enfriamiento termoeléctrico como Qc ÷ Pin en su modelo de módulo.[1]
Si necesita la explicación básica de bombeo de calor primero, lea cómo funciona un enfriador Peltier.
La eficiencia del módulo no es la eficiencia del sistema

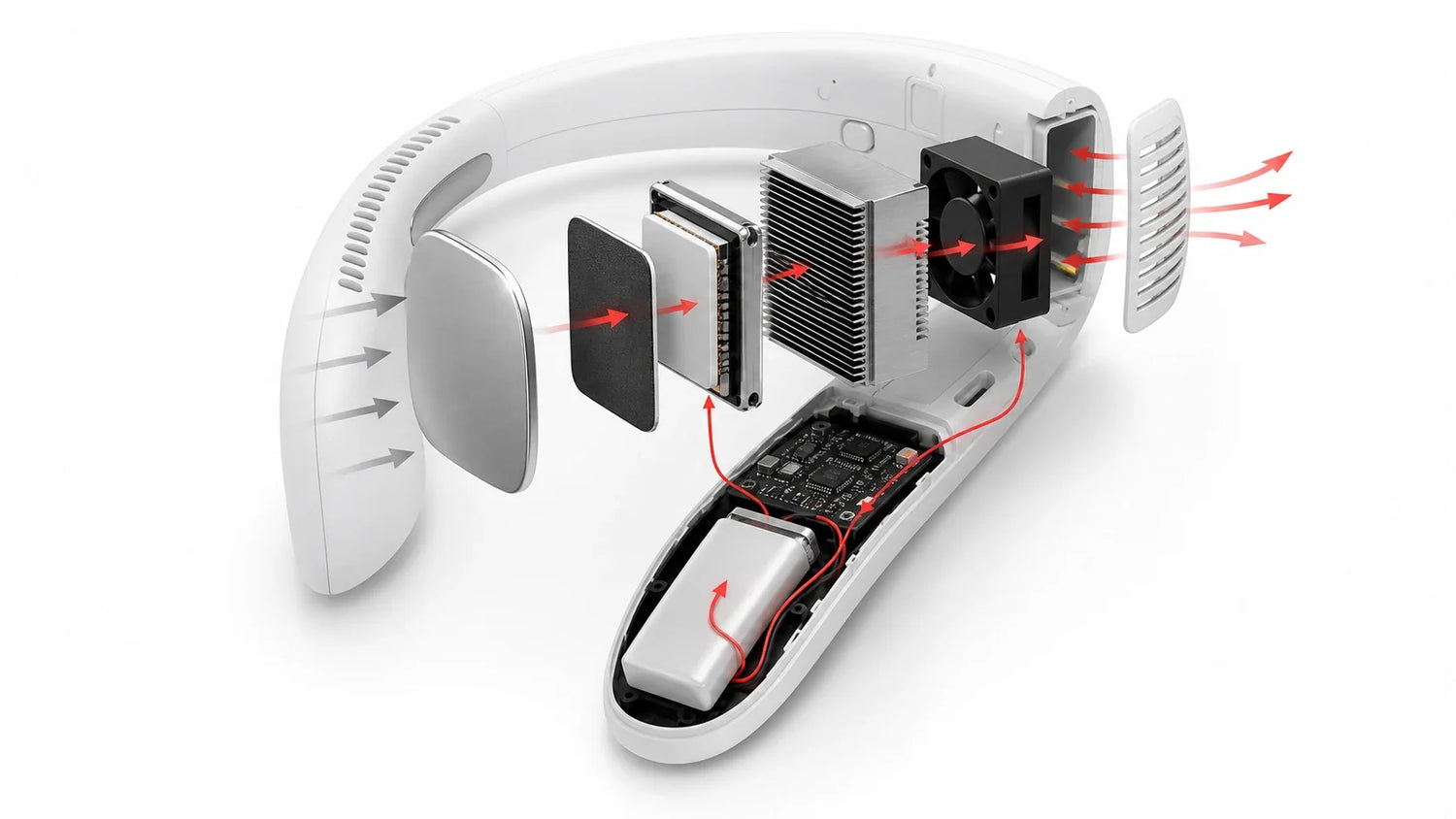

Un módulo Peltier es solo una parte de un enfriador portátil.
El sistema completo también puede usar:
-
ventiladores del lado caliente;
-
ventiladores de confort que mueven aire;
-
convertidores de voltaje;
-
sensores;
-
electrónica de control; y
-
circuitos de protección de batería.
El COP del módulo solo compara el calor bombeado por el elemento Peltier con su propia entrada eléctrica.
El COP del sistema debe incluir la energía utilizada por el hardware de soporte.
La comodidad de la piel es diferente nuevamente.
Una placa de metal fría puede sentirse efectiva en un área pequeña. Esa sensación no demuestra un COP alto. Tampoco significa que el dispositivo enfríe todo el cuerpo o la habitación.
Mantenga estas tres medidas separadas:
| Medida | Qué responde |
|---|---|
| COP del módulo | Con qué eficiencia bombea calor el TEC en un punto de operación |
| Eficiencia del sistema | Cuánto enfriamiento entrega el producto completo por energía total |
| Comodidad del usuario | Cómo se sienten el área de contacto, el flujo de aire, el ajuste y los controles en uso |
El lado caliente debe rechazar más calor del que absorbe el lado frío
Un enfriador Peltier no destruye el calor.
Mueve calor del lado frío al lado caliente.
El lado caliente debe rechazar dos entradas:
Calor del lado caliente (Qh) = calor del lado frío (Qc) + energía eléctrica (Pin)
Use el ejemplo anterior.
El módulo elimina 4 vatios del lado frío. Consume 8 vatios de electricidad.
El lado caliente debe liberar:
4 W + 8 W = 12 W
Por eso el disipador térmico importa tanto.
Ferrotec afirma que el disipador térmico debe disipar tanto el calor bombeado como el calor Joule generado por la entrada eléctrica.[2]
Si el calor del lado caliente no puede escapar, la temperatura del lado caliente aumenta. Entonces, el lado frío tiene que trabajar con una diferencia de temperatura más difícil.
El rendimiento de enfriamiento cae.
Por qué una mayor diferencia de temperatura reduce el COP
La diferencia de temperatura se escribe como ΔT.
Para un enfriador:
ΔT = temperatura del lado caliente − temperatura del lado frío
Un ΔT mayor suena impresionante. También es más difícil de mantener.
Tres efectos actúan dentro de un elemento Peltier:
-
El efecto Peltier bombea calor hacia el lado caliente.
-
La resistencia eléctrica crea calor Joule.
-
El calor se conduce de regreso desde el lado caliente hacia el lado frío.
A medida que ΔT crece, el flujo de retorno térmico crece. El módulo tiene menos capacidad neta restante para la carga de enfriamiento real.
La guía de diseño de Ferrotec señala que la capacidad de bombeo de calor es máxima cuando ΔT está cerca de cero y disminuye a medida que aumenta la diferencia de temperatura deseada.[3]
Eso crea una advertencia importante sobre las especificaciones.
El ΔT máximo es normalmente un límite sin carga.
Se mide cuando casi no entra calor útil al lado frío. Ferrotec define ΔTmax con carga de calor efectivamente cero en el lado frío.[4]
La piel humana no es una condición de carga cero.
La piel suministra calor continuamente a la placa. El aire caliente, el contacto deficiente y el calor que se filtra a través de la carcasa añaden más carga.
Por lo tanto, un número de módulo sin carga no es una promesa realista de temperatura en el cuello.
Por qué agregar corriente eventualmente deja de ayudar
El enfriamiento Peltier no aumenta en línea recta con la corriente.
El término útil de bombeo Peltier crece aproximadamente con la corriente.
El calentamiento resistivo crece con la corriente al cuadrado.
Duplica la corriente y el término de calentamiento resistivo puede aumentar aproximadamente cuatro veces si la resistencia se mantiene similar.
Con corriente baja, agregar potencia puede aumentar el enfriamiento útil.
Con corriente más alta, el calentamiento Joule se pone al día. El lado caliente se vuelve más difícil de enfriar. El COP cae y la demanda de batería aumenta rápidamente.
Experimentos controlados en TECs de una sola etapa han encontrado que el COP disminuye a medida que aumenta la corriente, incluso cuando una corriente mayor puede incrementar la diferencia de temperatura bajo ciertas condiciones.[5]
Por eso un elemento Peltier tiene diferentes puntos de operación:
-
máxima eficiencia;
-
máxima capacidad de enfriamiento; y
-
máxima diferencia de temperatura.
No son el mismo punto.
Para un producto wearable, el modo máximo puede ofrecer una primera sensación fuerte. Un modo moderado puede proporcionar un confort sostenido mejor por vatio.
La resistencia térmica decide cuán caliente se vuelve el lado caliente
El rendimiento del disipador de calor a menudo se expresa como resistencia térmica.
La unidad común es grados Celsius por vatio, escrito °C/W.
Use esta relación simplificada:
Aumento del lado caliente sobre la temperatura ambiente = resistencia térmica del disipador × calor del lado caliente
Suponga que el lado caliente debe disipar 12 vatios.
Con una vía térmica de 2°C/W, el aumento estimado es:
12 W × 2°C/W = 24°C
Con una vía de 0.8°C/W:
12 W × 0.8°C/W = 9.6°C
Estos son ejemplos hipotéticos. Los productos reales también tienen resistencia de contacto, flujo de aire cambiante y recirculación de escape caliente.
La lección es simple.
Una menor resistencia térmica mantiene el lado caliente más cerca de la temperatura ambiente. Eso le da al lado frío más espacio para trabajar.
La guía de disipadores de calor de Ferrotec utiliza la misma definición de aumento de temperatura dividido por flujo de calor.[2]
Por qué los disipadores de calor para wearables son difíciles
Un disipador de calor de laboratorio puede ser grande y pesado.
Un producto para llevar en el cuello no puede.
Los diseñadores deben equilibrar:
| Elección de diseño | Ganancia potencial | Costo probable |
|---|---|---|
| Disipador más grande | Menor temperatura del lado caliente | Más tamaño y peso |
| Ventilador de escape más rápido | Mejor disipación de calor | Más ruido y uso de batería |
| Batería más grande | Mayor autonomía | Más peso |
| Placa de enfriamiento más grande | Más área de contacto | Más carga térmica y restricciones de ajuste |
| Mayor corriente | Enfriamiento inicial más fuerte | Menor COP, más calor y menor autonomía |
| Control de menor potencia | Mejor eficiencia | Sensación de frío menos agresiva |
La investigación en TEC vestible continúa enfocándose en disipadores, difusión de calor e interfaces con la piel porque la disipación del lado caliente limita el enfriamiento sostenido.[6][7]
Este es el equilibrio central del dispositivo vestible:
Enfriamiento, autonomía, peso y ruido no pueden maximizarse todos a la vez.
Qué cambia el flujo de aire del lado caliente en uso real
El disipador necesita aire fresco entrante y una ruta de escape clara.
El cabello largo, un cuello alto o una correa de mochila pueden bloquear esa ruta.
El escape cálido también puede volver a entrar en la entrada. Los ingenieros llaman a esto recirculación.
El producto puede encenderse de todos modos. La placa puede sentirse fría por un tiempo corto.
Pero el lado caliente se calienta más rápido. El enfriamiento sostenido se debilita.
Al comparar productos, mire más allá del número de rejillas.
Pregunte:
-
¿Dónde entra el aire?
-
¿Dónde sale el aire caliente?
-
¿Puede la ropa cubrir cualquiera de los caminos?
-
¿El escape sopla de vuelta hacia la piel?
-
¿Reduce el dispositivo la potencia cuando el lado caliente se sobrecalienta?
Cómo cambia la duración de la batería con la eficiencia del Peltier
Un COP más bajo significa que se necesita más energía eléctrica para la misma eliminación de calor útil.
Esa energía proviene de la batería.
Si un modo más fuerte duplica la potencia del sistema, el tiempo de funcionamiento puede acercarse a la mitad en condiciones similares por lo demás. Los controladores reales, las pérdidas de conversión y la protección de la batería hacen que la relación exacta sea menos ordenada.
No compares solo la capacidad de la batería.
Compara vatios-hora, potencia específica del modo y tiempo de funcionamiento medido. Nuestra guía de duración de batería para ventiladores de cuello incluye un estimador de tiempo de funcionamiento simple.
También verifica si el tiempo de funcionamiento publicado utiliza:
-
modo solo ventilador;
-
enfriamiento activo;
-
el ajuste más bajo; o
-
un modo automático mixto.
Un solo número “hasta” puede ocultar una gran diferencia.
Cómo leer una afirmación de enfriamiento Peltier
Las afirmaciones de temperatura necesitan una condición de prueba.
Antes de confiar en un número, haz seis preguntas.
1. ¿Qué temperatura se midió?
¿Fue la placa de enfriamiento desnuda, la superficie de la piel, el escape o el aire circundante?
Estos no son intercambiables.
2. ¿Cuál fue la temperatura de referencia?
“20 grados más frío” podría significar por debajo del aire ambiente, por debajo del lado caliente o por debajo de la temperatura inicial de la placa.
La referencia debe ser nombrada.
3. ¿Hubo una carga de calor real?
Una placa sin carga puede alcanzar una temperatura más baja que una placa que toca la piel cálida.
Busca datos con carga o en el cuerpo.
4. ¿Cuánto duró la prueba?
Un mínimo de arranque puede durar solo brevemente.
La temperatura sostenida después de la estabilización térmica es más útil.
5. ¿Cuál fue la condición ambiental?
Registre la temperatura del aire, la humedad y el flujo de aire.
El rendimiento del lado caliente cambia con el entorno.
6. ¿Qué potencia y modo se usaron?
Un resultado de temperatura sin vatios, modo e impacto de la batería está incompleto.
Para una comparación más amplia del flujo de aire, enfriamiento por contacto y evaporación, consulte ventiladores que soplan aire frío como el aire acondicionado.
Una prueba práctica de eficiencia de Peltier
No necesita un laboratorio completo para crear evidencia más útil.
Sí necesita un método controlado.
Mida estos valores
-
temperatura ambiente y humedad;
-
temperatura del lado caliente;
-
temperatura de la placa;
-
voltaje y corriente eléctricos;
-
potencia total del sistema;
-
duración de la batería;
-
modo de ventilador; y
-
carga de calor aplicada al lado frío.
Realice tres comparaciones
Primero, pruebe un nivel de corriente con flujo de aire fuerte en el lado caliente y flujo de aire restringido.
Segundo, pruebe potencia baja, media y alta con la misma condición del disipador de calor.
Tercero, repita con más de una carga en el lado frío.
Espere a que las temperaturas se estabilicen. Repita cada condición.
Grafique:
-
capacidad de enfriamiento versus corriente;
-
COP versus corriente;
-
temperatura del lado frío versus tiempo; y
-
temperatura del lado caliente frente al tiempo.
No combine la potencia del módulo y la potencia del sistema completo sin etiquetarlas.
Preguntas frecuentes
¿Son eficientes energéticamente los enfriadores Peltier?
Pueden ser útiles para enfriamiento compacto, local y controlado con precisión, pero el COP depende fuertemente de la corriente, la diferencia de temperatura, la carga térmica y el rendimiento del disipador de calor.
¿Por qué agregar potencia deja de ayudar?
El bombeo útil del Peltier aumenta con la corriente, mientras que el calentamiento resistivo aumenta aproximadamente con el cuadrado de la corriente y aumenta la carga del lado caliente.
¿Cuál es una caída de temperatura realista de un Peltier?
No hay un número universal. Use datos en estado estacionario y con carga del producto completo bajo condiciones ambientales especificadas.
¿Por qué la placa de enfriamiento se calienta después del arranque?
El lado caliente puede estar calentándose, la carga puede estar aumentando o el controlador puede estar reduciendo la potencia. La adaptación de la piel también puede hacer que la placa se sienta menos fría.
¿Un elemento Peltier más grande siempre enfría mejor?
No. También necesita potencia adecuada, contacto de placa y rechazo de calor del lado caliente.
¿Es un enfriador Peltier más eficiente que un compresor?
Eso depende de la escala y el uso. Los sistemas Peltier favorecen el control local de estado sólido y compacto; los compresores suelen servir cargas de enfriamiento más grandes de manera más eficiente. Nuestra próxima guía termoeléctrico-versus-compresor explicará la diferencia.
La conclusión
La eficiencia del Peltier es un problema de sistema.
No lo juzgues solo por la temperatura de la placa.
Verifica el COP, la potencia, la temperatura del lado caliente, la carga de prueba y el rendimiento en estado estacionario juntos.
Un dispositivo portátil bien diseñado no persigue la temperatura de placa más baja posible a cualquier costo. Equilibra comodidad sostenida, rechazo de calor, ruido, peso y duración de la batería.
Próximo paso: Compare el punto de operación del Peltier con los datos de tiempo de funcionamiento específicos del modo y la temperatura del lado caliente del dispositivo.
